Póster Hoffman Differential is My Mantra US Patent Design

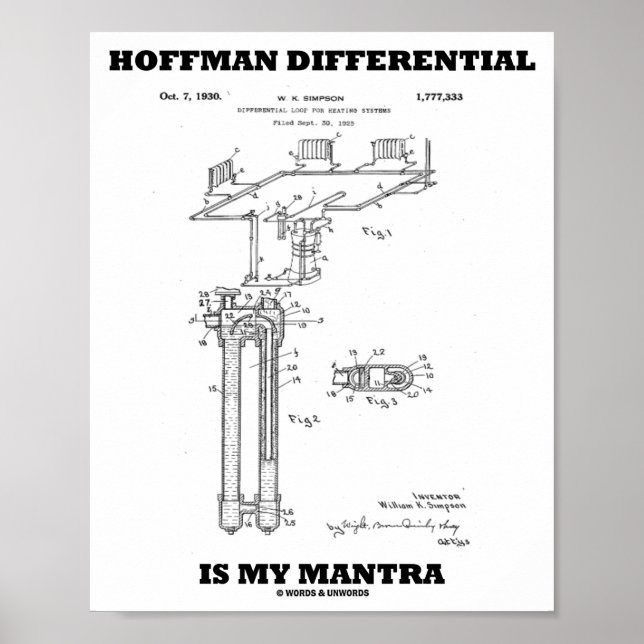

Los fontaneros o cualquier persona que viva en una casa antigua con calefacción a vapor disfrutarán de este poster con la patente estadounidense 1777333 de William K Simpson para The Hoffman Differential Loop. El bucle diferencial de Hoffman, un dispositivo sin partes móviles, mantiene el agua en la caldera asegurándose de que bajo ninguna circunstancia la presión en la caldera exceda de 10 onzas más que el tubo de retorno. Lo hizo por presión sangrante en los retornos después de alcanzar 10 onzas en la caldera. Así, por ejemplo, si la caldera llegara a 11 onzas, entonces 1 onza se desangraría en las tuberías de retorno, ya que en ningún momento las tuberías de retorno podrían ser más de 10 onzas diferentes de la caldera. Lo que esto significa es que el agua siempre podría regresar a la caldera y el vapor siempre fluiría, ya que había una presión diferencial entre las tuberías de suministro y retorno. Este dispositivo mantiene una línea de agua invariable en la caldera, independiente de la presión de la caldera, lo que significa que el agua de la caldera nunca se reduce a un punto en el que el calor del fuego pueda ejercer una influencia destructiva en la caldera. Celebra la tecnología que aún se aplica hoy en día en los sistemas de calefacción de viviendas antiguas con este poster.
