Póster Generador de discos Faraday

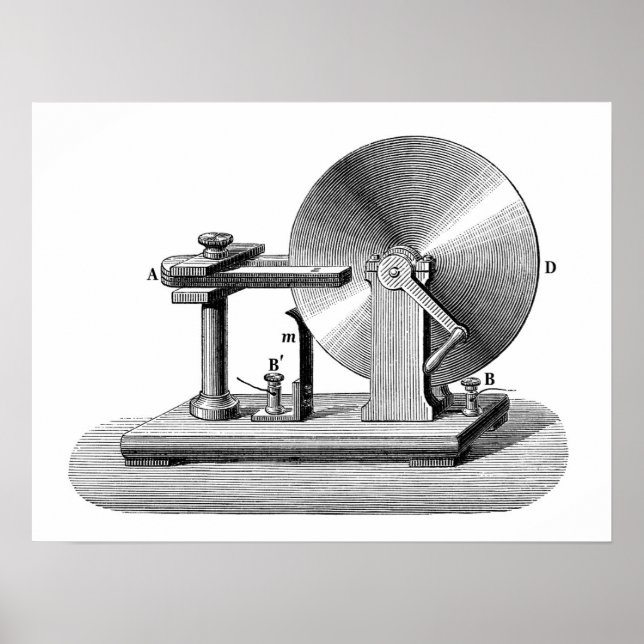

Dibujo del disco Faraday, el primer generador electromagnético, inventado por el científico británico Michael Faraday en 1831. El disco de cobre (D) giró entre los polos de un imán con forma de herradura (A), creando una posible diferencia entre el eje y la llanta debido a la ley de inducción de Faraday. Si se conectaba un circuito eléctrico como un galvanómetro entre los puntos de unión (B) y (B'), el movimiento indujo un flujo radial de corriente en el disco, desde el eje hacia el borde. La corriente fluye hacia el contacto del muelle (m) deslizándose a lo largo del borde del disco, fuera del punto de enlace (B') a través del circuito externo hasta el punto de enlace (B) y de vuelta al disco a través del eje. Si se gira en la dirección opuesta, se invierte la dirección de la corriente. La leyenda también dice que pasar una corriente desde una célula Bunsen (batería) a través de ella haría que el disco se girara, haciéndolo funcionar como un motor eléctrico. Las piezas etiquetadas se indican en la leyenda como: (A) induciendo el tornillo de enlace del disco inducido por imán (D) (B) para el tornillo de enlace del eje de disco (B') que entra o sale por la corriente para la entrada o salida de la circunferencia del disco (m) (contacto del muelle deslizante) para el borde del disco. La leyenda la describe como el aparato de Foucault y Le Roux, así que esta imagen no fue sacada de la máquina original de Faraday, sino de la del físico francés contemporáneo Léon Foucault. El disco Faraday fue un generador ineficiente porque las contracorrientes fluyeron hacia atrás a través de las regiones del disco fuera del campo magnético. Fue el primer generador homopólico
