Póster Diagrama estructural de la Voyager de sonda espaci

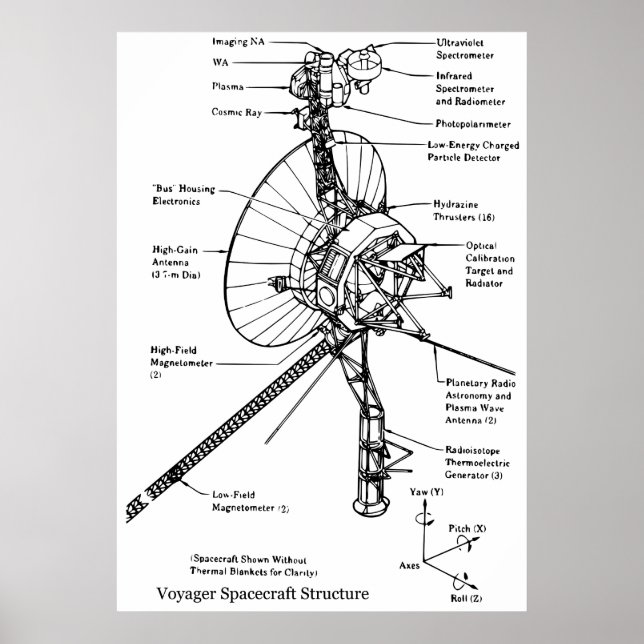

Estructura de la nave espacial Voyager - diagrama esquemático. La antena de alta ganancia (HGA) de 3,7 metros de diámetro está conectada al autobús de electrónica poligonal hueco de diez lados, con el tanque esférico que contiene combustible para propulsión hidracina. El récord de oro de la Voyager está unido a uno de los lados del autobús. El panel cuadrado angular a la derecha es el objetivo de calibración óptica y el radiador de calor excesivo. Los tres generadores termoeléctricos radioisotópicos (RTG) se montan de extremo a extremo en la pluma inferior. Las dos antenas planetarias de radio y onda plasmática se extienden diagonalmente hacia abajo a la izquierda y a la derecha. El auge tricaxial de Astromast de 13 metros de largo se extiende diagonalmente hacia abajo a la izquierda y sostiene los dos magnetómetros de bajo campo (MAG); los magnetómetros de alto campo permanecen cerca del HGA. El boom de instrumentos que se extiende hacia arriba se mantiene, de abajo a arriba: el subsistema de rayos cósmicos (CRS) a la izquierda y el detector de partículas cargadas de baja energía (LECP) a la derecha; el espectrómetro de plasma (PLS) a la derecha; y la plataforma de exploración que gira alrededor de un eje vertical. La plataforma de exploración incluye: el espectrómetro de interferómetro infrarrojo (IRIS) (cámara más grande en la parte superior derecha); el espectrómetro ultravioleta (UVS) justo por encima de la UVS; las dos cámaras de visualización del subsistema de ciencia de imágenes (ISS) a la izquierda de la UVS; y el sistema de fotopolímetro (PPS) bajo la ISS. Sugerencia para Wikipedia en inglés:texto alternativo para imágenes: sonda espacial con cuerpo cilíndrico de escudo y una gran antena parabólica de radio apuntando hacia la izquierda, un generador termoeléctrico de tres elementos radioisótopos en un boom que se extiende hacia abajo, e instrumentos científicos en un boom que se extiende hacia arriba. Un disco se fija en la carrocería, frente a la parte delantera izquierda. Un largo boom triaxial se extiende hacia abajo a la izquierda y dos antenas de radio se extienden hacia abajo a la izquierda y hacia abajo a la derecha. Los derechos de reproducción de la imagen se pueden encontrar en el enlace cerca de la parte inferior de esta descripción. Rótulo hasta Mr. Rebates GRATIS y ahorrar 12% en cualquier orden de zazzle además de una bonificación de $5.00 de suscripción Todos los derechos reservados; sin prejuicio, recurso o aviso (U.C.C. 1-308) Derechos de reproducción de imágenes: http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg voyager "diagrama de voyager" "diagrama esquemático de voyager" "sondeo de itinerante" diagrama gráfico nasa voyager" "sonda espacial" sonda espacial nasa satélite nasa "misión espacial" "exploración espacial" "espacio ultraterrestre" astronomía astronómica en el espacio ultraterrestre cosmología astronómica
