Póster Diagrama de una central térmica de carbón

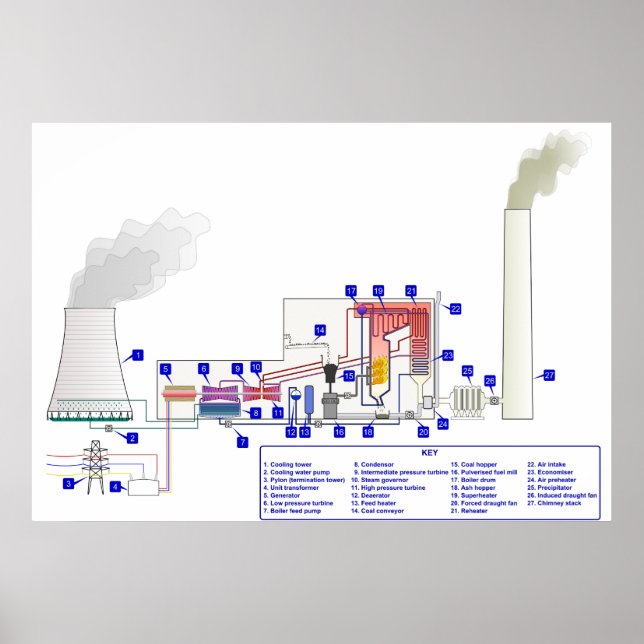

El carbón se transporta (14) desde una pila y un suelo externos a un polvo muy fino por grandes esferas metalizado en el molino de combustible pulverizado (16). Allí se mezcla con aire precalentado (24) conducido por el ventilador de tiro forzado (20). La mezcla caliente de aire y combustible se fuerza a alta presión en la caldera donde se enciende rápidamente. El agua de alta pureza fluye verticalmente por las paredes bordeadas de tubo de la caldera, donde se convierte en vapor, y se pasa al tambor de la caldera (17), donde el vapor está separado del agua restante. El vapor pasa a través de un colector en el techo del tambor hacia el supercalentador pendiente (19) donde su temperatura y presión aumentan rápidamente a unos 200 bar y 570°C, lo suficiente para hacer que las paredes del tubo brillen un rojo aburrido. El vapor se canaliza a la turbina de alta presión (11), la primera de un proceso de turbina de tres etapas. Una válvula regulador de vapor (10) permite el control manual de la turbina y el siguiente punto de ajuste automático. El vapor se agota de la turbina de alta presión y se reduce tanto a presión como a temperatura, se devuelve al recalentador de la caldera (21). El vapor recalentado se pasa entonces a la turbina de presión intermedia (9) y de allí pasa directamente al conjunto de baja presión (6). El vapor, ahora poco por encima de su punto de ebullición, se pone en contacto térmico con agua fría en el condensador (8), donde se condensa rápidamente de nuevo en agua, creando un vacío cercano en el pecho del condensador. El agua condensada se pasa a continuación por una bomba de alimentación (7) a través de un deaerador (12) y se calienta previamente, primero en un calentador para piensos (13) alimentado por vapor extraído del conjunto de alta presión, y después en el economizador (23), antes de ser devuelto al tambor de la caldera. El agua del condensador se pulveriza dentro de una torre de refrigeración (1), creando una columna de alta visibilidad, antes de ser bombeada de nuevo al ciclo de agua de refrigeración. Los tres conjuntos de turbinas están acoplados en el mismo eje que el generador eléctrico (5) que genera una tensión de nivel intermedio (normalmente de 20 a 25 kV). El transformador de unidad (4) intensifica este proceso hasta una tensión más adecuada para la transmisión (normalmente de 250 a 500 kV) y se envía a la red de transmisión (3). El gas de escape de la caldera lo extrae el ventilador de tiro inducido (26) a través de un precipitador electrostático (25) y luego se descarga a través de la pila de chimenea (27). Los derechos de reproducción de la imagen se pueden encontrar en el enlace cerca de la parte inferior de esta descripción. Rótulo de hasta el Sr. Rebates GRATIS y ahorrar 12% en cualquier orden de zazzle además de una bonificación de $5.00 de suscripción Todos los derechos reservados; sin prejuicio, recurso o aviso (U.C.1-308) Derechos de reproducción de imagen: http://commons.wikimedia.org/wiki/File:PowerStation3.svg carbón "combustible fósil" "central de carbón" "central de energía térmica" "central de carbón" "central térmica" "central térmica" "central térmica de carbón" "central térmica de carbón" "central de energía de combustibles fósiles" "diagrama de centrales eléctricas" "diagrama de centrales eléctricas" "diagrama de centrales de carbón" "distribución de centrales de carbón" "energía de carbón"
