Diagrama de Wiggers

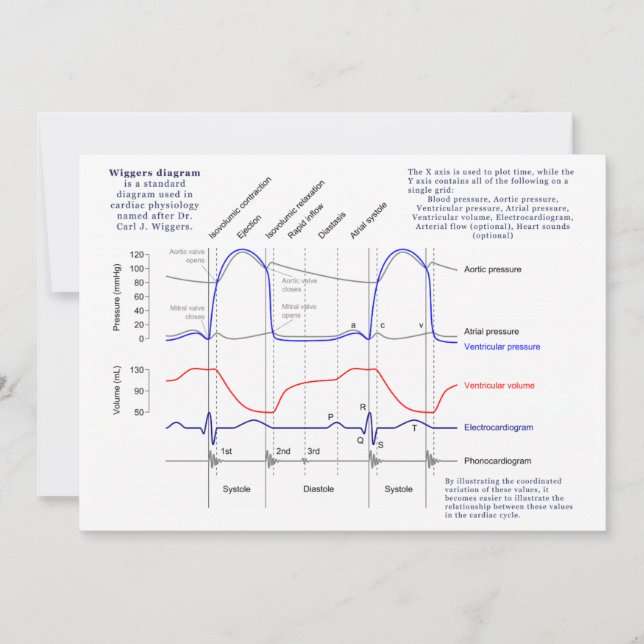

Un diagrama Wiggers es un diagrama estándar utilizado en la fisiología cardíaca con el nombre del Dr. Carl J. Wiggers. El eje X se utiliza para trazar el tiempo, mientras que el eje Y contiene todo lo siguiente en una única rejilla: Presión arterial Presión aórtica Presión ventricular Volumen ventricular Flujo arterial electrocardiograma (opcional) Sonidos cardíacos (opcional) Al ilustrar la variación coordinada de estos valores, resulta más fácil ilustrar la relación entre estos valores en el ciclo cardíaco. Este archivo tiene licencia Creative Commons Attribution-Share Alike 2.5 Generic license. El autor DanielChangMD revisó el trabajo original de DestinyQx; se volvió a dibujar como SVG por xavax
